Первичный контроль (First Article Inspection, FAI)
Отчет по первому образцу с фото, измерениями и функциональным тестом. IPC-A-610 Class 2/3, от 24 часов, пригоден для аудита.
Первичный контроль (FAI) — это полная верификация первого образца печатной платы или кабельной сборки перед запуском в серию. Мы проводим FAI по IPC-A-610, IPC/WHMA-A-620 и внутренним стандартам, включая визуальный контроль, измерения, функциональное тестирование и фотофиксацию — всё в формате, готовом к аудиту и утверждению заказчиком.

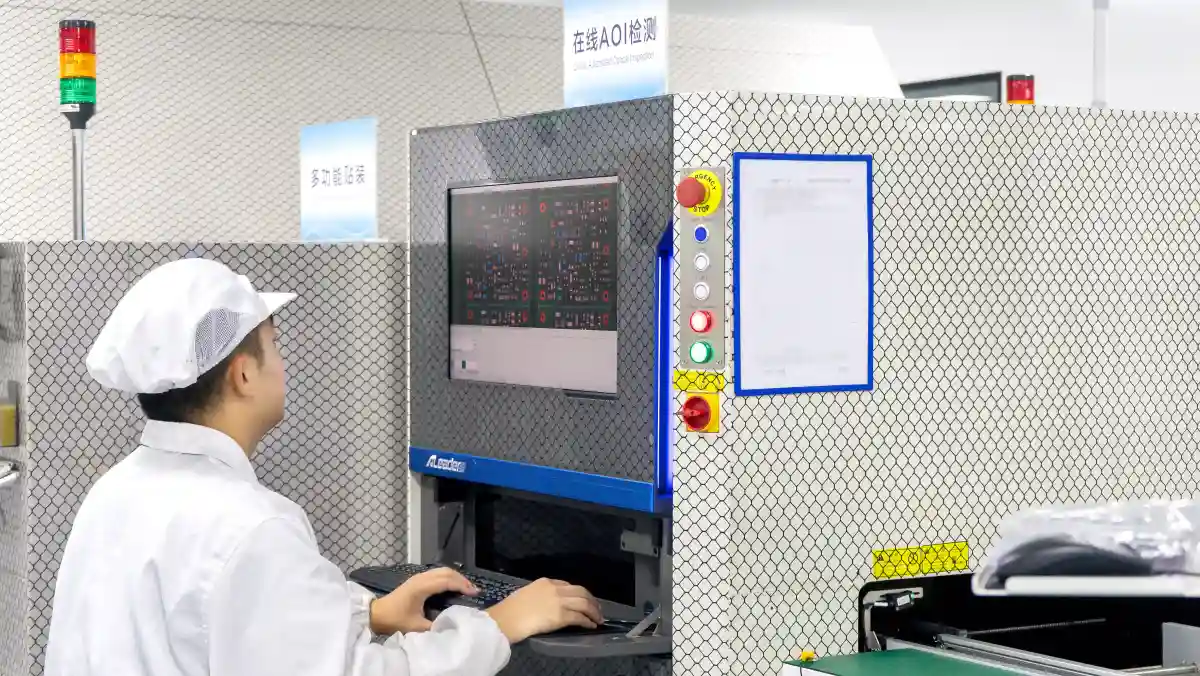

Наши лаборатории оснащены цифровыми микроскопами, автоматическими системами AOI и микрометрами с точностью до 0.01 мм. Отчет FAI включает сверку BOM, контроль полярности, соответствие чертежам и спецификациям, а также проверку паяемых соединений по IPC Class 2 или 3 — в зависимости от требований проекта.
FAI особенно критичен для медицинских, промышленных и автомобильных проектов, где ошибка на этапе NPI может привести к значительным задержкам. Мы предоставляем отчет в течение 24 часов после получения образца, что ускоряет утверждение и переход к массовому производству.
Ключевые преимущества
Полный отчет FAI
Структурированный отчет с фото, таблицами измерений, результатами тестов и подписью инженера. Формат PDF и Excel — готов к аудиту по ISO, IATF 16949, ISO 13485.
Контроль с точностью до 0.01 мм
Измерение шага выводов, высоты компонентов, толщины паяного соединения с помощью цифровых микроскопов и калиброванных измерительных приборов.
Сверка BOM и чертежей
Проверка соответствия компонентов спецификации, полярности, ориентации, маркировки. Выявление расхождений до запуска в производство.
Функциональное тестирование (FCT)
Проверка работоспособности платы под нагрузкой, измерение напряжений, токов, сигналов. Используем собственные тест-фикстуры или данные заказчика.
Визуальный контроль по IPC
Оценка качества пайки, отсутствия мостиков, недостатка припоя, выравнивания компонентов. Контроль по IPC-A-610 Class 2 или 3.
Быстрый срок — от 24 часов
FAI выполняется в течение 24 часов с момента получения образца. Ускоренный режим доступен для срочных проектов.
Технические характеристики FAI
| Стандарты | IPC-A-610, IPC/WHMA-A-620, IPC-6012 |
| Класс качества | Class 2, Class 3 |
| Точность измерений | ±0.01 мм |
| Мин. компонент | 0402 (1.0×0.5 мм), QFN, BGA |
| Формат отчета | PDF, Excel, XML (по запросу) |
| Срок выполнения | от 24 часов |
| Типы продукции | PCBA, кабельные сборки, жгуты, box build |
| Контроль BOM | 100% сверка компонентов |
| Фотофиксация | До 20 высококачественных фото с разных ракурсов |
| FCT поддержка | Да, с использованием тест-фикстур |
| AOI/AXI | Да, при наличии |
| Язык отчета | Русский, английский (по выбору) |
| Хранение данных | 3 года в зашифрованном архиве |
| Минимальный заказ | 1 штука |
| Аудит | Готов к внешнему аудиту |
Процесс производства
Получение образца
Образец платы или сборки принимается в лабораторию. Проверяется комплектность и маркировка.
Сверка документации
Сравнение BOM, сборочного чертежа, Gerber-файлов с физическим образцом. Выявление расхождений.
Визуальный контроль
Проверка по IPC-A-610: пайка, ориентация, полярность, чистота, отсутствие повреждений.
Измерения
Измерение критических размеров: шага, высоты, толщины, зазоров. Используем микроскоп и калибры.
Функциональное тестирование
Проверка работоспособности под напряжением. Измерение выходных параметров, токов потребления.
Формирование отчета
Сбор данных, фото, выводов. Подписание QA-инженером. Отправка заказчику в электронном виде.
Области применения
Медицинская техника
- Диагностическое оборудование
- Имплантируемые устройства
- Мониторы
- Ингаляторы
Автомобильная
- ECU
- Датчики
- Информационно-развлекательные системы
- BMS
Промышленная
- ПЛК
- ЧПУ
- Сервоприводы
- ИБП
Аэрокосмическая
- Бортовые компьютеры
- Спутниковые модули
- Системы навигации
- Радиостанции
Телекоммуникации
- Серверные платы
- Маршрутизаторы
- Оптические модули
- Базовые станции
IoT
- Сенсорные узлы
- Шлюзы
- Умные счётчики
- Трекеры
«Если вы пропустите FAI на этапе NPI, вы рискуете тиражировать дефект на тысячи единиц. Мы видели случаи, когда ошибка в BOM привела к отказу 5000 плат — всё из-за отсутствия простой сверки на первом образце. FAI — это страховка, а не трата времени.»
Часто задаваемые вопросы
Готовы обсудить ваш проект?
Отправьте Gerber-файлы и BOM — мы подготовим коммерческое предложение в течение 24 часов.
