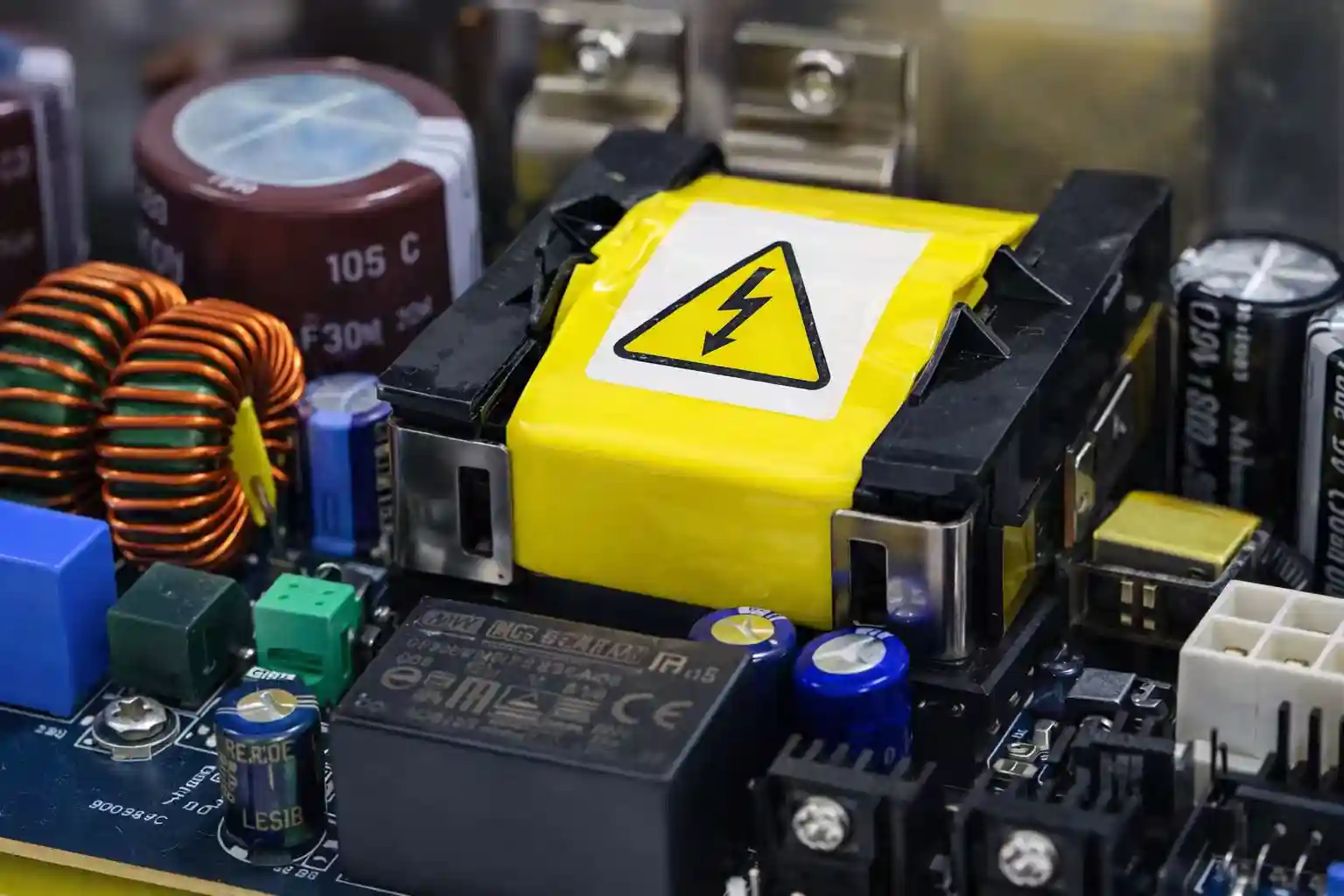

THT монтаж (монтаж в отверстия)
Полный спектр THT-монтажа: ручная пайка квалифицированными операторами, селективная и волновая пайка. Установка разъёмов, трансформаторов, электролитических конденсаторов, реле, клеммных блоков. IPC-A-610 Class II/III.
Монтаж в отверстия (Through-Hole Technology, THT) остаётся незаменимым для компонентов, требующих высокой механической прочности соединения: разъёмы, силовые компоненты, трансформаторы, электролитические конденсаторы, реле, переключатели. THT также предпочтителен для высоковольтных и высокотоковых цепей.
JM electronic располагает двумя линиями волновой пайки (wave soldering) с азотной атмосферой, линией селективной пайки для смешанных плат (SMT+THT), а также участком ручной пайки с 50+ квалифицированными операторами, сертифицированными по IPC-A-610.
Мы часто выполняем комбинированный монтаж: сначала SMT-компоненты на автоматических линиях, затем THT-компоненты на волновой или селективной пайке. Это стандартный подход для большинства промышленных и автомобильных плат.
Ключевые преимущества
Волновая пайка N2
Две линии волновой пайки с азотной атмосферой для минимизации дефектов. Двойная волна: турбулентная + ламинарная для надёжного заполнения отверстий.
Селективная пайка
Селективная пайка для смешанных плат SMT+THT. Точечное нанесение флюса и пайка без воздействия на SMT-компоненты.
Ручная пайка IPC
50+ операторов, сертифицированных по IPC-A-610 Class III. Паяльные станции Weller/Metcal с контролем температуры.
AOI + визуальный контроль
AOI после волновой пайки, 100% визуальная инспекция ручной пайки. Контроль смачивания, заполнения, мостиков.
Lead-free и Leaded
Раздельные линии волновой пайки для бессвинцовой (SAC305) и свинцовой (Sn63/Pb37) пайки. Полное разделение оборудования и флюсов. Соответствие RoHS и RoHS-exempt.
Пайка проводов и кабелей
Пайка кабельных выводов, жгутов проводов, монтаж разъёмов к кабельным сборкам на THT-участке.
Технические характеристики
| Волновая пайка | 2 линии, N2 атмосфера, двойная волна |
| Селективная пайка | 1 линия, программируемая по координатам |
| Ручная пайка | 50+ операторов, IPC-A-610 Class III |
| Припой | SAC305 (Lead-free), Sn63/Pb37 (Leaded) |
| Размер платы (волна) | 50×50 мм — 610×508 мм |
| Мин. pin pitch | 1.27 мм (селективная), 2.0 мм (волна) |
| Флюс | No-clean, Water-soluble (по требованию) |
| Контроль | AOI + визуальная инспекция + ICT |
| Стандарт | IPC-A-610 Class II / Class III, J-STD-001 |
| ESD-защита | Полный EPA-контроль |
| Сроки (прототип) | от 3 рабочих дней |
| Сроки (серия) | 5 — 15 рабочих дней |
Процесс производства
Подготовка и формовка
Формовка выводов THT-компонентов, подготовка приспособлений для волновой пайки (паллеты), программирование селективной пайки.
Установка компонентов
Ручная или автоматическая установка THT-компонентов. Для серий — auto-insertion для аксиальных и радиальных компонентов.
Пайка
Волновая пайка (массовое производство), селективная пайка (SMT+THT mix) или ручная пайка (прототипы, сложные платы).
Обрезка выводов
Автоматическая или ручная обрезка выводов THT-компонентов до требуемой длины.
Промывка (при необходимости)
Промывка деионизированной водой при использовании water-soluble флюса. Контроль ионного загрязнения.
Инспекция и тестирование
AOI, визуальная инспекция по IPC-A-610, ICT (In-Circuit Test), функциональное тестирование.
Области применения
Промышленная электроника
- ПЛК и контроллеры
- Силовые модули
- Клеммные блоки
- Реле и переключатели
Силовая электроника
- Источники питания
- Инверторы
- UPS
- Зарядные устройства
Автомобильная
- ECU с разъёмами
- Реле-модули
- Предохранительные блоки
- Бортовые сети
Телекоммуникации
- Серверные backplane
- Разъёмные панели
- Силовые модули БС
- Распределительные устройства
Медицинская
- Портативные приборы
- Блоки питания
- Интерфейсные панели
- Лабораторное оборудование
Военная и аэрокосмическая
- Разъёмы MIL-spec
- Силовые модули
- Системы связи
- Навигационные системы
«THT-монтаж по-прежнему незаменим для промышленной и силовой электроники. Каждый наш оператор проходит сертификацию IPC-A-610 Class III, а наши линии волновой пайки с N2-атмосферой обеспечивают ≤30 ppm дефектов. Мы специализируемся на сложных комбинированных платах SMT+THT.»
