Кабельные сборки на заказ
Проектирование и производство кабельных сборок любого типа: коаксиальные, силовые, сигнальные, RF/СВЧ, ленточные, оптоволоконные. В кейсе хорватской AI/robotics компании требовалась сборка с 5 premium connector brands (JST, TE, MOLEX, ANDERSON, SUMITOMO), производственный контроль ISO 9001:2015, IATF 16949:2016 и IPC/WHMA-A-620.
Кабельная сборка (cable assembly) — это один или несколько кабелей с установленными разъёмами, защитой, маркировкой и подтверждённой электрической картой. Для промышленных роботов и automation-систем такой узел должен выдерживать вибрацию, изгибы, EMC-нагрузку и повторяемую установку в шкафу, манипуляторе или камере машинного зрения.
Coaxial cable — это кабель с центральным проводником, диэлектриком, экраном и внешней оболочкой, где геометрия влияет на импеданс и RF-потери. В реальном проекте хорватская AI/robotics компания запросила custom cable assemblies с 5 premium connector brands (JST, TE, MOLEX, ANDERSON, SUMITOMO). Сложность была не в одном кабеле, а в консолидации sourcing, crimp tooling, pinout control и производственной приёмки для high-reliability robotic applications.
IPC/WHMA-A-620 — это стандарт качества для кабельных сборок и жгутов проводов. JM electronic производит кабельные сборки для телекоммуникаций, робототехники, industrial Ethernet, EV, медицинской техники и энергетики. Производственный маршрут включает резку, зачистку, крымпирование, пайку, overmolding, shielding review, 100% electrical test и контроль по IPC/WHMA-A-620, ISO 9001:2015, IATF 16949:2016 и UL certified materials там, где это требуется спецификацией.
- ▸Robotics case: 5 connector brands JST, TE, MOLEX, ANDERSON, SUMITOMO.
- ▸Повторные партии: Quantities ranging from 20 to 1000 pieces.
- ▸Стандарты: IPC/WHMA-A-620 Class 2/3, ISO 9001:2015, IATF 16949:2016.
- ▸Тесты: 100% electrical test, hi-pot до 5 кВ, RF до 40 ГГц.
Нормативная и технологическая база
Для OEM, закупки и инженерных команд мы опираемся на отраслевые стандарты и профильные технические источники, чтобы согласовать требования к интерфейсам, материалам, надёжности и приёмке ещё до запуска серии.
Ключевые преимущества
Все типы кабельных сборок
Коаксиальные, силовые, сигнальные, RF/СВЧ (до 40 ГГц), ленточные (FFC/FPC/IDC), оптоволоконные, витая пара, гибридные сборки с питанием и данными.
IP67/IP68 герметизация
Водонепроницаемые кабельные сборки для наружного применения: overmolding (ПУ, ТПЭ), герметичные разъёмы Deutsch/Amphenol, термоусадка с клеем, заливка компаундом. Тестирование давлением.
100% электротестирование
Каждая сборка проходит тест: continuity, isolation (до 1000 МОм), hi-pot (до 5 кВ), wire sequence. Для RF — TDR-анализ, измерение КСВН (VSWR), вносимые потери (insertion loss).
RF/СВЧ экспертиза
Производство высокочастотных кабельных сборок до 40 ГГц: полужёсткие, гибкие, полугибкие. Коннекторы SMA, N-type, BNC, TNC, MCX, MMCX. Калибровка и измерение на векторном анализаторе.
Экстремальные условия
Высокотемпературные сборки (силикон, PTFE — до +260°C), криогенные (до -196°C), химстойкие (FEP, ETFE), маслобензостойкие. Для автомобильных и аэрокосмических применений.
Прецизионное крымпирование
Автоматические и полуавтоматические крымп-прессы Komax, Schleuniger. Cross-section анализ каждой партии, pull-force test по IPC/WHMA-A-620 и traceability контактов для repeat orders.
Технические возможности
| Типы кабелей | Коаксиальные, силовые, сигнальные, витая пара, ленточные, оптоволоконные |
| Сечение проводников | AWG 30 — AWG 2 (0.05 — 33 мм²) |
| Коаксиальные кабели | RG-58, RG-174, RG-316, RG-178, LMR-100/200/400, semi-rigid |
| Частотный диапазон (RF) | До 40 ГГц (полужёсткие), до 18 ГГц (гибкие) |
| Разъёмы | Molex, TE, Amphenol, Hirose, JST, Deutsch, LEMO, Fischer, Binder, ANDERSON, SUMITOMO |
| RF-коннекторы | SMA, N-type, BNC, TNC, MCX, MMCX, U.FL, FAKRA |
| Соединения | Крымп, пайка, сварка, IDC, press-fit, фиксация винтами |
| Защита | Экранирование (оплётка, фольга), гофротруба, PET-оплётка, спиральная обмотка |
| Герметизация | IP67/IP68, overmolding (ПУ/ТПЭ), заливка, термоусадка с клеем |
| Температурный диапазон | -55°C — +260°C (зависит от материала) |
| Тестирование | Continuity, isolation, hi-pot 5 кВ, TDR, VSWR, insertion loss |
| Стандарт | IPC/WHMA-A-620 Class 2 / Class 3; ISO 9001:2015; IATF 16949:2016 |
| Мин. заказ | от 10 шт. для NPI; в robotics repeat orders встречаются Quantities ranging from 20 to 1000 pieces |
| Сроки (прототип) | от 5 рабочих дней |
| Сроки (серия) | 2 — 4 недели |
Процесс производства
Техническое задание и проектирование
Анализ требований: тип кабеля, разъёмы, длина, условия эксплуатации, электрические параметры. Разработка чертежа, выбор материалов, расчёт импеданса для RF-сборок. DFM-оптимизация для снижения себестоимости.
Подготовка производства
Закупка кабелей и разъёмов через авторизованных дистрибьюторов. Изготовление сборочной оснастки (jig/fixture). Программирование автоматических линий. Настройка тестового стенда.
Резка и зачистка
Автоматическая резка кабелей в размер на линиях Komax/Schleuniger. Зачистка внешней оболочки, экрана и изоляции проводников с точностью ±0.5 мм. Контроль длины 100%.
Крымпирование и пайка
Установка контактов методом крымпирования (автоматический или полуавтоматический). Пайка RF-коннекторов и специальных соединений. Cross-section анализ обжима для контроля качества.
Сборка и защита
Установка разъёмов в корпуса, фиксация кабелей strain-relief. Нанесение защиты: экранирование, термоусадка, гофротруба, oплётка. Overmolding для IP67/IP68. Маркировка (лазер, печать, бирки).
Тестирование и отгрузка
100% электротестирование: continuity, isolation, hi-pot. RF-сборки: TDR, VSWR, insertion loss на векторном анализаторе. Визуальная инспекция по IPC/WHMA-A-620. Упаковка с защитой разъёмов.
Области применения
Телекоммуникации
- Антенные фидерные кабели
- Коаксиальные RF-сборки для базовых станций
- Серверные межстоечные соединения
- Оптоволоконные патч-корды
Автомобильная электроника
- Силовые кабели EV/HEV (до 800В)
- Сборки для ADAS-датчиков
- Коаксиальные для антенн GPS/LTE
- Зарядные кабели электротранспорта
Промышленное оборудование
- Силовые кабели для электроприводов
- Сборки для промышленных датчиков
- Ethernet-кабели для полевых устройств
- Кабели для роботов (гибкие, 10М+ циклов)
Медицинская техника
- Кабели для УЗИ-датчиков
- Пациентские мониторы
- ЭКГ/ЭЭГ кабельные системы
- Хирургические инструменты
Аэрокосмическая
- Бортовые кабельные системы
- Mil-spec сборки (MIL-DTL-38999)
- Кабели для спутникового оборудования
- Сборки для наземных станций
Энергетика и Solar
- Фотовольтаические кабели MC4
- Силовые кабели для инверторов
- Кабели для ветрогенераторов
- Подключения аккумуляторных систем
Robotics cable DFM с мультибрендовым BOM
Хорватский заказчик из AI и робототехники искал контрактного производителя, который мог бы собрать кабели с разными premium connector brands без дробления проекта между несколькими поставщиками. Требовались JST, TE, MOLEX, ANDERSON и SUMITOMO в одном controlled BOM, а также производственный процесс, приемлемый для high-reliability robotic applications.
Решение JM electronic заключалось в консолидации sourcing и сборки под ISO 9001:2015, IATF 16949:2016 и IPC/WHMA-A-620. Для похожего американского robotics OEM команда также поддерживала DFM-итерации по Wrist camera USB cable, Elbow camera USB cable и Grapple cable, сохраняя производство для партий от 20 до 1000 pieces.
| case_id | croatian-robotics-multi-brand-cable |
| Стандарты | ISO 9001:2015; IATF 16949:2016; IPC/WHMA-A-620 |
| BOM | 5 premium connector brands (JST, TE, MOLEX, ANDERSON, SUMITOMO) |
| Заказ | 1 initial production order |
| DFM диапазон | Quantities ranging from 20 to 1000 pieces |
«Кабельная сборка для робота или промышленной системы начинается с DFM: где будет изгиб, как фиксируется экран, какой контакт критичен для sourcing и какие параметры проверяются в 100% electrical test. Поэтому мы документируем BOM, alternates, crimp tooling и результаты проверки до запуска серии.»
Часто задаваемые вопросы
Готовы обсудить ваш проект?
Отправьте Gerber-файлы и BOM — мы подготовим коммерческое предложение в течение 24 часов.
Специализированные кабельные сборки
Производство кабельных сборок для специфических интерфейсов и применений
Коаксиальные сборки (RF/СВЧ)
RF-сборки до 40 ГГц: RG-58, RG-174, RG-316, LMR, semi-rigid. Коннекторы SMA, N, BNC, TNC, FAKRA. 100% VNA-тестирование, VSWR ≤1.15.
FFC кабели (шлейфы)
Плоские гибкие шлейфы с шагом 0.5–2.54 мм, до 80 контактов. ZIF/LIF разъёмы, EMI-экранирование. Для дисплеев, принтеров, автомобильной электроники.
Силовые кабельные сборки
Силовые сборки AWG 2–16, до 1000 В DC. XLPE, силикон, PTFE. Anderson, Amphenol, Deutsch. IP67/IP68 герметизация. Для EV, солнечной энергетики, промышленного оборудования.
SMA кабельные сборки
50-омные SMA и RP-SMA сборки на RG-174, RG-316, RG-58 и LMR. Прямые, угловые и bulkhead-коннекторы для антенн, RF-модулей и измерительных стендов.
Батарейные кабельные сборки
Battery cable assembly для ESS, UPS, EV и промышленных аккумуляторов: 2-pin custom assemblies, 2AWG 3-conductor, ring terminals, TC-ER/UL constraints и 100% electrical test.
M12 кабельные сборки
A-, B-, D- и X-coded M12 сборки для датчиков, приводов и Industrial Ethernet. PUR/PVC/TPE, IP67/IP68, экранированные и литые исполнения для промышленной автоматизации.
FAKRA кабельные сборки
Автомобильные RF-сборки для GNSS/GPS, LTE/5G, AM/FM, DAB и телематики. Ключирование по кодам и цветам, 50 Ом, контроль совместимости для OEM и Tier-проектов.
USB кабельные сборки
USB-A, Micro-USB, USB-B и USB Type-C сборки для OEM: charging-only, data, PD, panel-mount и ruggedized исполнения с контролем pinout, экранирования и e-marker.
Оптоволоконные сборки
Single-mode и multi-mode fiber assemblies: LC, SC, FC, ST, MPO/MTP, polarity control, insertion loss и controlled BOM для дата-центров, telecom и OEM-оборудования.
LVDS кабельные сборки
Экранированные display и camera interconnect для дисплеев, HMI, embedded и промышленной электроники с контролем differential pair, pinout, routing и серийной повторяемости.
Экранированные кабельные сборки
Shielded cable assemblies для OEM: фольга, оплётка, drain wire, backshell, 360° termination, controlled BOM и 100% shield continuity test.
Industrial Ethernet сборки
Промышленные Ethernet кабели для Profinet, EtherCAT, Ethernet/IP и PoE: RJ45, M12 D/X-coded, panel-mount и machine-ready исполнения с контролем shield termination и pinout.
MIL-spec кабельные сборки
High-reliability сборки для aviation, ruggedized OEM и test equipment: MIL-DTL-38999, MIL-DTL-26482, micro-D, Class 3, controlled BOM, traceability и 100% электротест.
IDC ленточные сборки
IDC ribbon cable assemblies для межплатных соединений, тестовых стендов и HMI: 10–64 контакта, 1.27/2.54 мм pitch, контроль pin 1, ключа и 100% pinout test.
Molex кабельные сборки
Molex cable assemblies для OEM: Micro-Fit, Mini-Fit, PicoBlade, KK и Mega-Fit, controlled BOM, crimp quality, approved alternates и 100% electrical test.
TE Connectivity кабельные сборки
TE cable assemblies для industrial и power OEM: AMP, MATE-N-LOK, AMPSEAL, SUPERSEAL и Deutsch, controlled BOM, sealing review, crimp tooling и 100% electrical test.
JST кабельные сборки
JST cable assemblies для компактной электроники: PH, XH, GH, SH, VH и SM, controlled BOM, crimp quality, pin 1 orientation и 100% pinout test.
Кабельные сборки для датчиков
Sensor cable assemblies для OEM и automation: M8/M12, pigtail, panel-mount и overmolded исполнения с controlled BOM, shielding review, IP-rated конструкцией и 100% wire map test.
Герметичные кабельные сборки
Waterproof cable assemblies IP67/IP68 для датчиков, outdoor equipment и box build: seal path review, wire OD, герметичные разъёмы, leak-test plan и 100% electrical test.
Медицинские кабельные сборки
Medical cable assemblies для patient monitoring, diagnostics и wearable medtech: sterilization-aware материалы, controlled BOM, traceability, shielding и 100% electrical test.
D-Sub кабельные сборки
DB9, DB25, DC37 и high-density D-Sub assemblies для RS-232, CNC, test fixture и legacy OEM: controlled pinout, экранирование, backshell review и 100% wire map test.
M23 кабельные сборки
M23 servo cable assemblies для сервоприводов, энкодеров, brake и motion control: power + feedback wiring, экран 360°, controlled BOM и 100% wire map test.
Проверка strain relief
Bend radius, service loop, pull-force, clamp location и routing review для cable assembly, wire harness и box build перед запуском OEM-серии.
Типы кабельных сборок
Мы производим все основные типы кабельных сборок для любых отраслей промышленности
Экранированные сборки

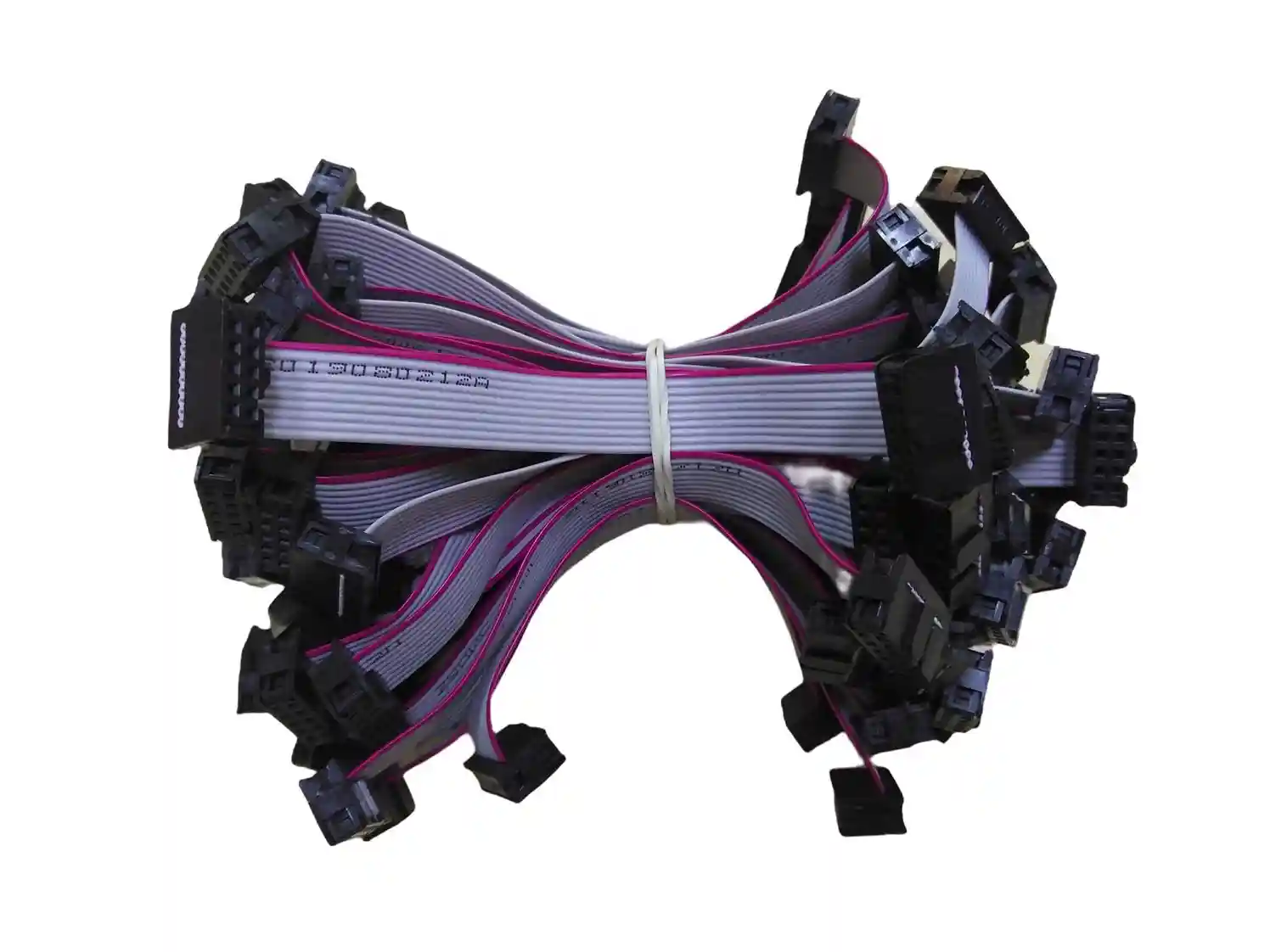

Сигнальные сборки

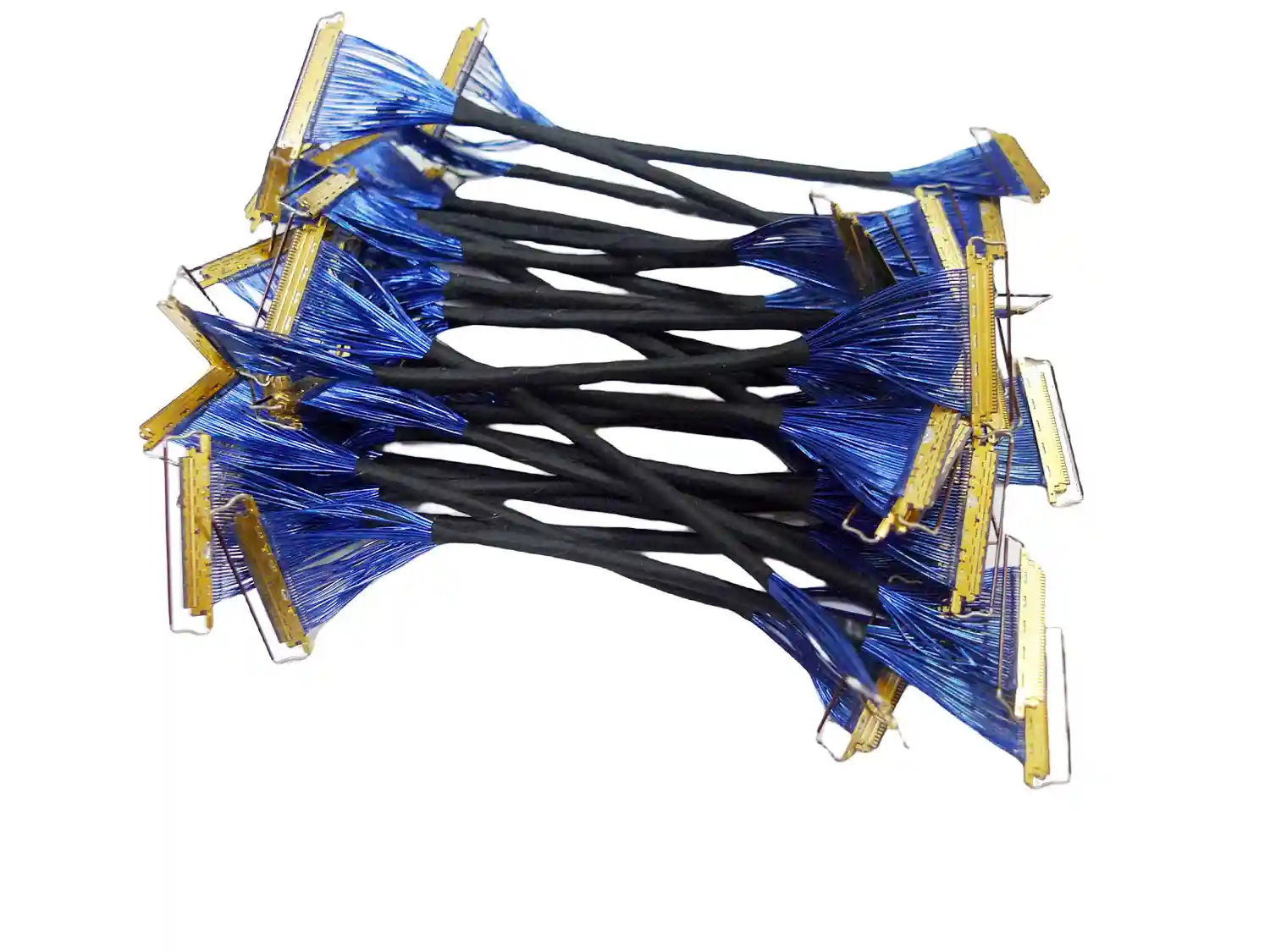

Потребительская электроника

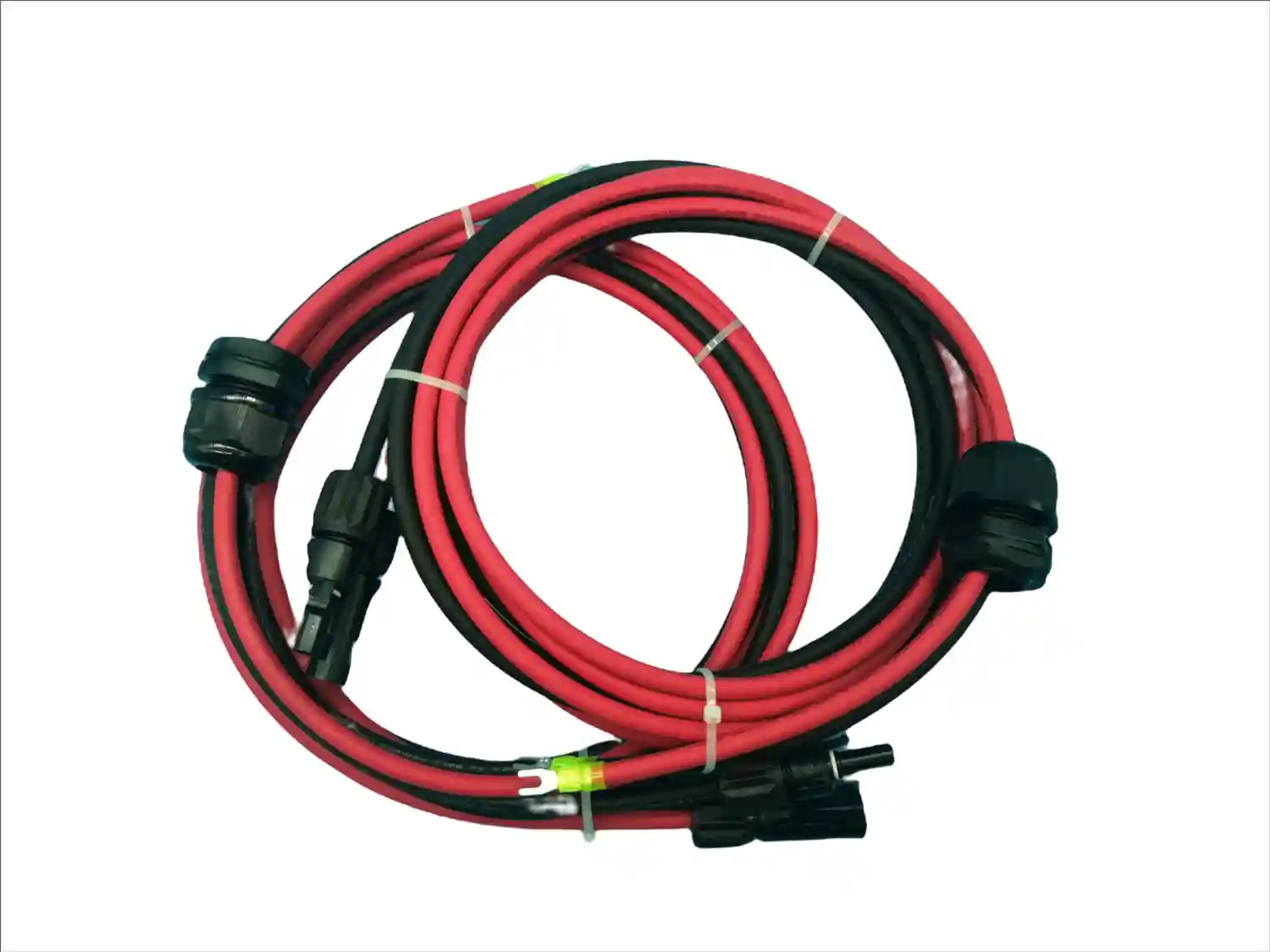

Фотовольтаические кабели

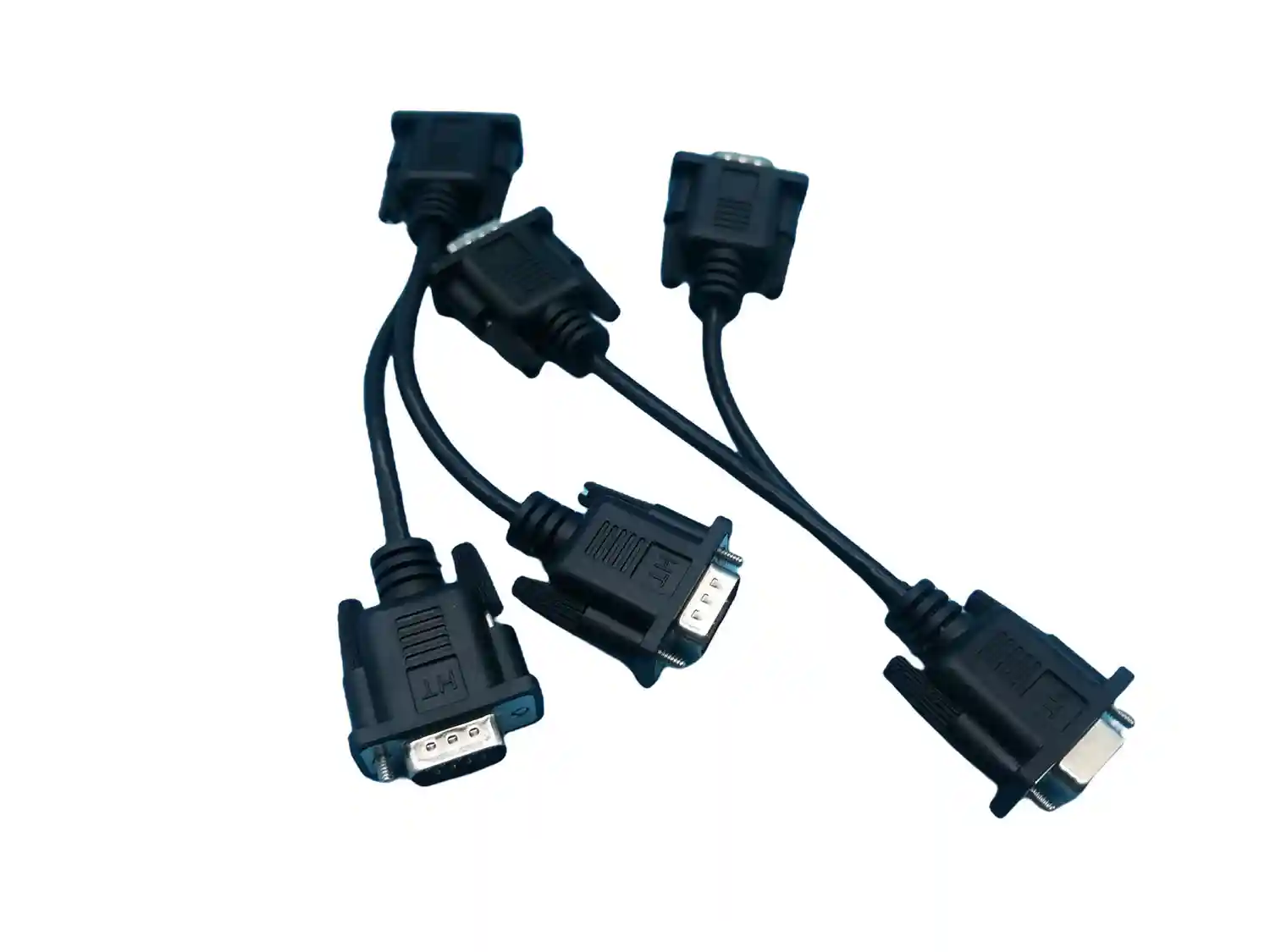

Разветвители Y-type

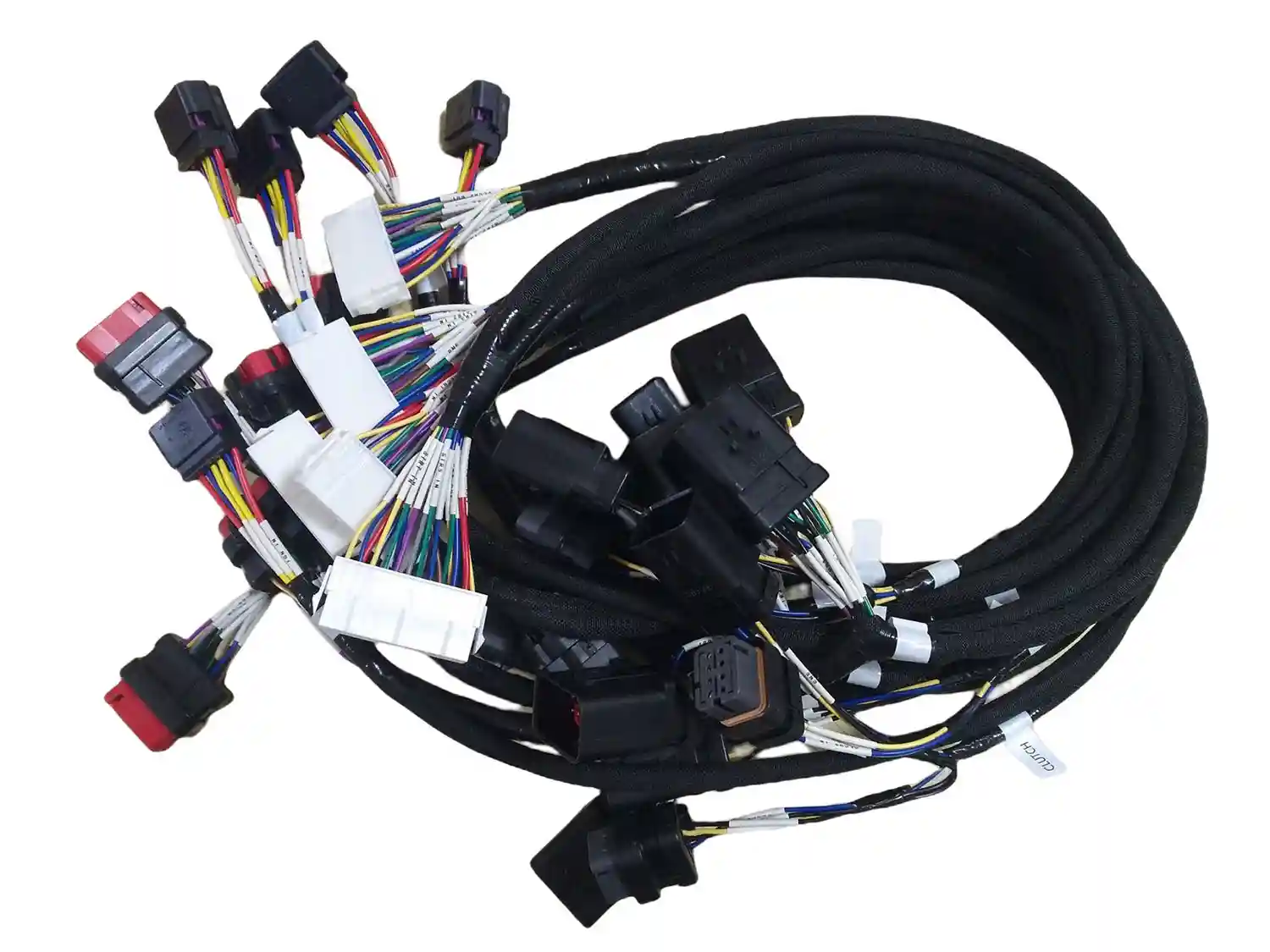

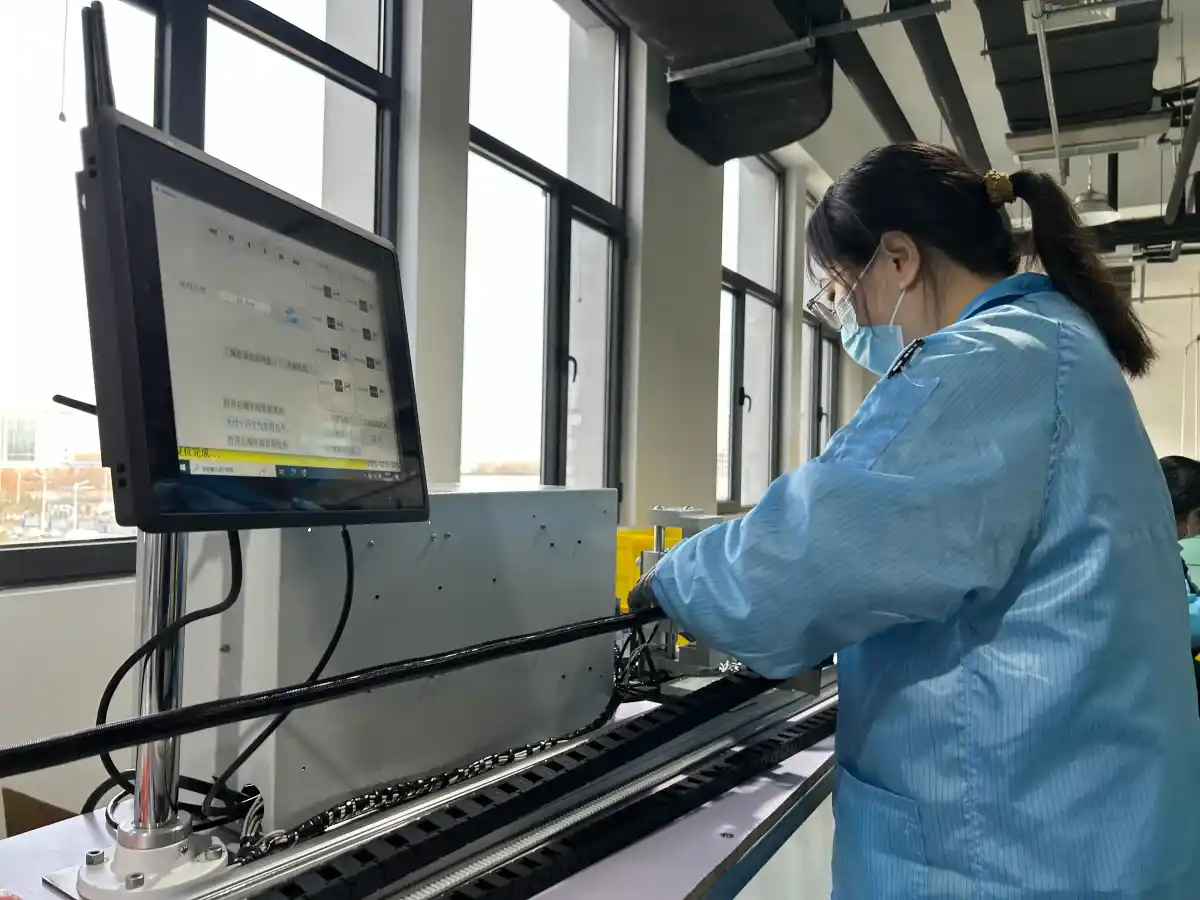

Кабели для робототехникиОборудование для кабельных сборок
Автоматическая нарезка кабеля

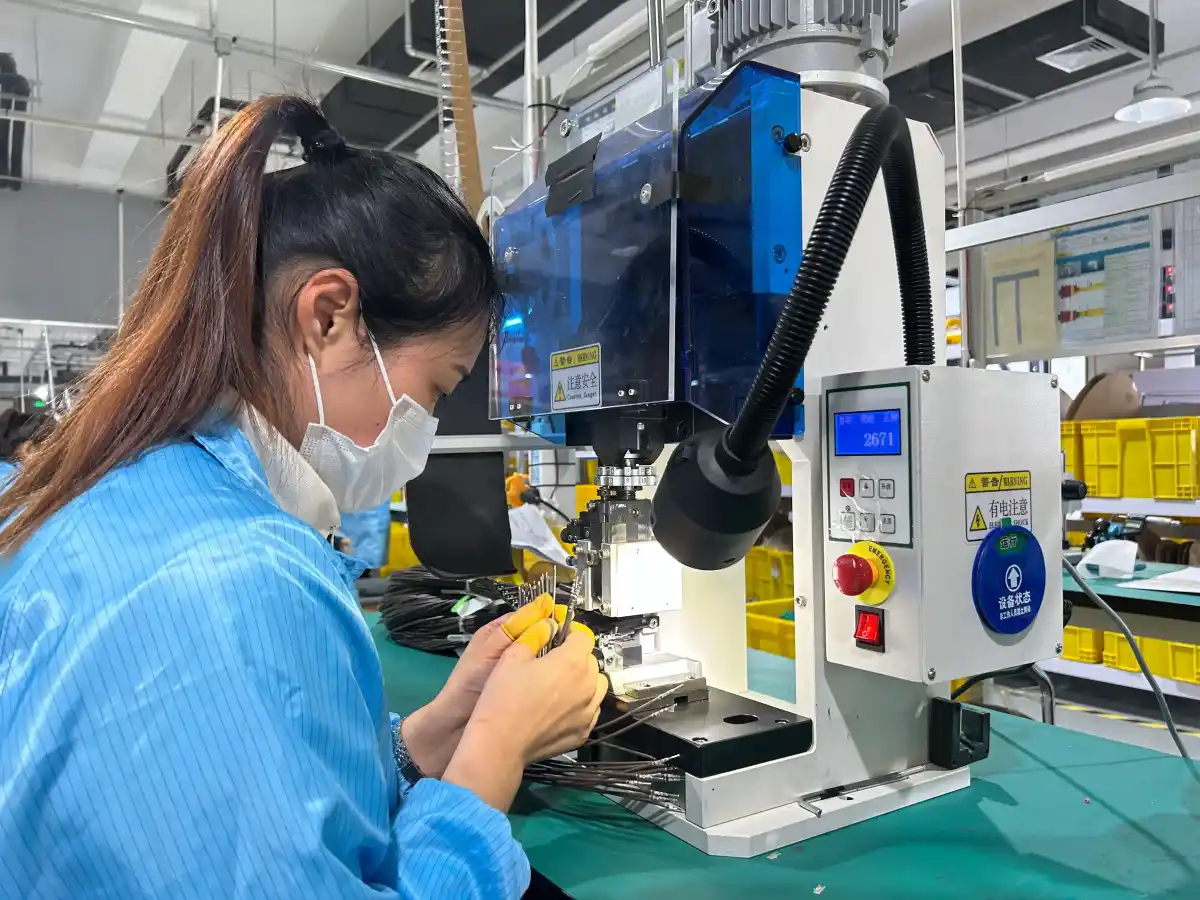

Крымп-пресс

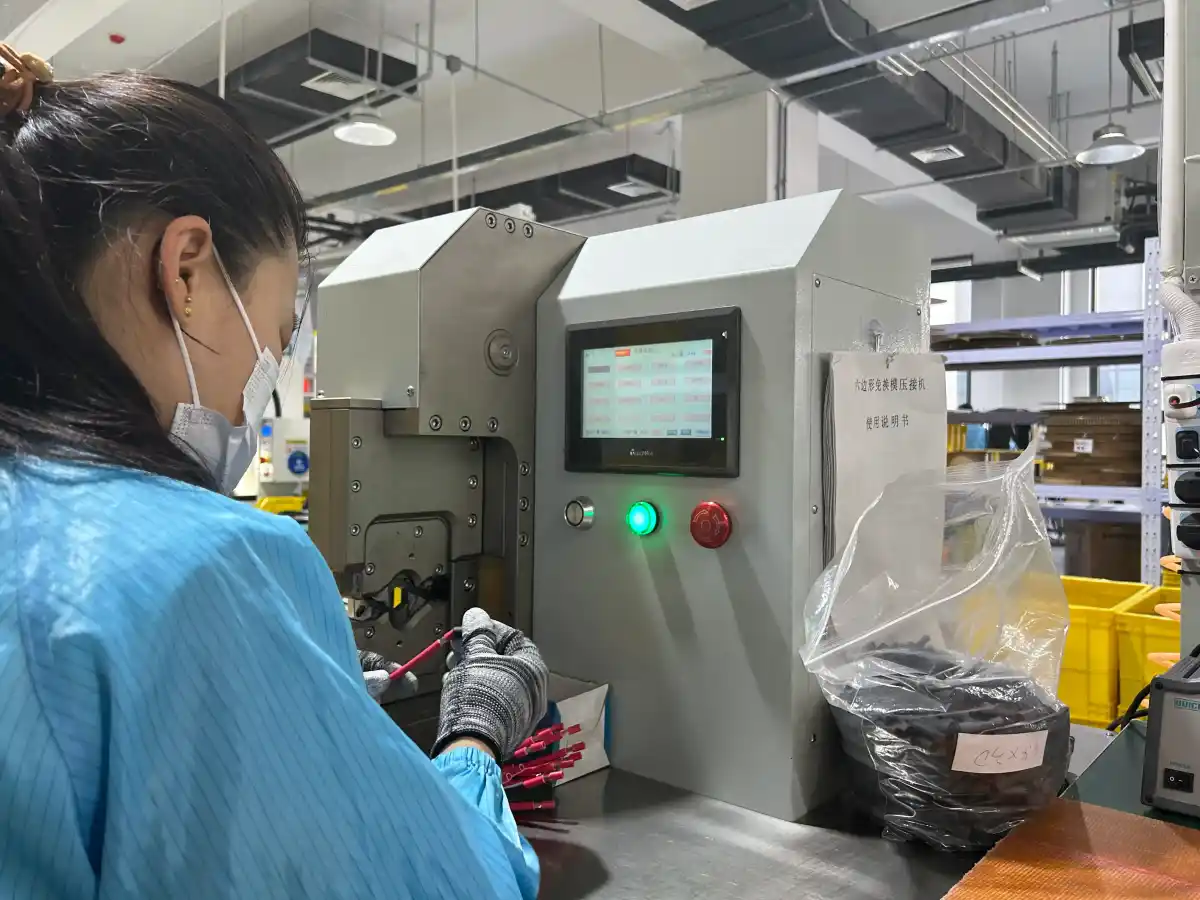

Полуавтоматический станок

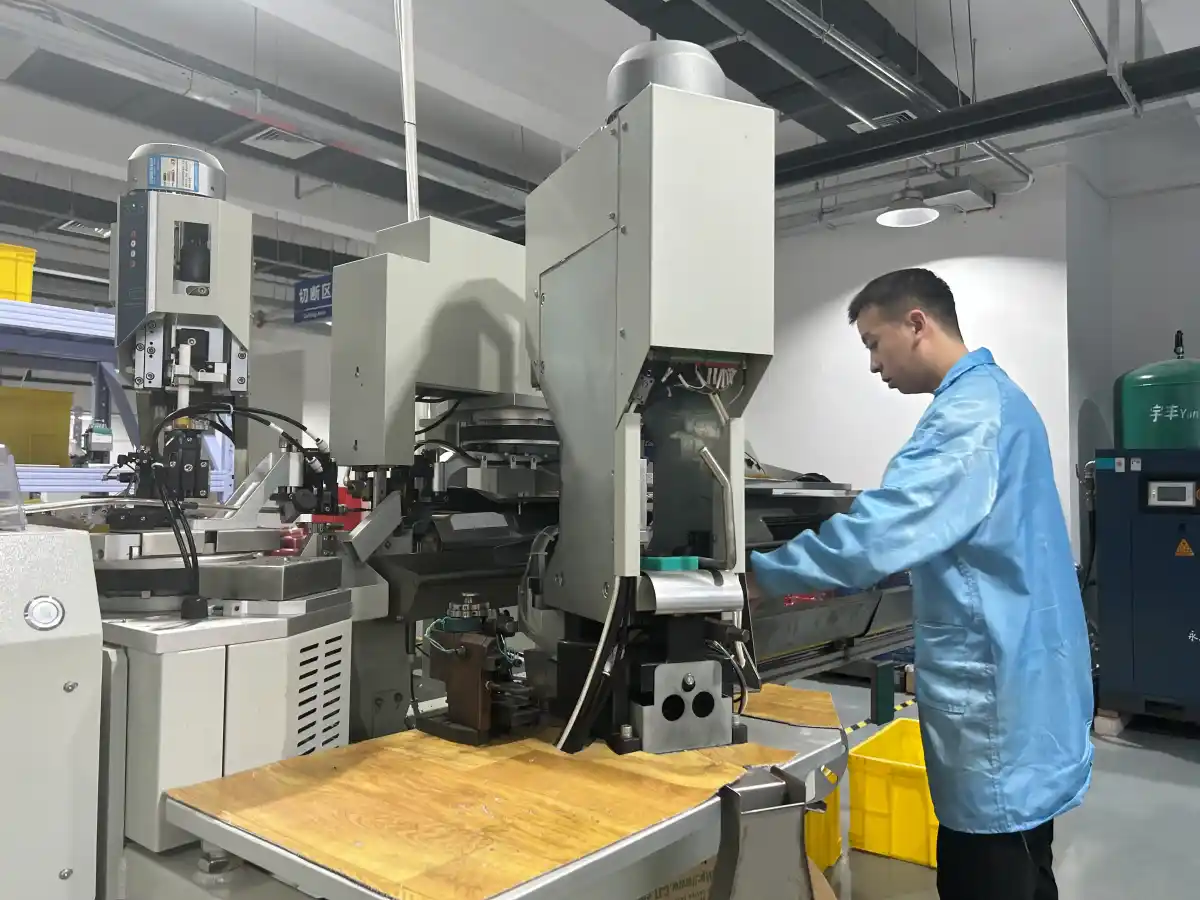

Автоматический крымп
