Конформное покрытие печатных плат
Профессиональное нанесение защитного конформного покрытия на PCBA. Акриловое, силиконовое, полиуретановое и эпоксидное покрытие. Селективное и полное нанесение на автоматической линии. Защита электроники от влаги, пыли, вибрации и агрессивных сред. Стандарт IPC-CC-830B, IPC-A-610 Class III.
Конформное покрытие (conformal coating) — это тонкий полимерный слой толщиной 25-75 мкм, наносимый на поверхность смонтированных печатных плат для защиты электронных компонентов от воздействия внешней среды. Термин «конформное» означает, что покрытие точно повторяет рельеф платы — контуры компонентов, паяных соединений и проводников.
JM electronic предлагает услугу нанесения конформного покрытия как часть полного цикла сборки PCBA. Мы используем четыре типа защитных материалов — акриловый (AR), силиконовый (SR), полиуретановый (UR) и эпоксидный (ER) — и подбираем оптимальный вариант в зависимости от условий эксплуатации, требований к ремонтопригодности и отраслевых стандартов.
Нанесение выполняется на автоматической селективной установке с ЧПУ-управлением: программа точно определяет зоны покрытия и зоны маскировки (разъёмы, тестовые точки, переключатели). Контроль толщины и равномерности осуществляется с помощью УФ-инспекции — все наши покрытия содержат люминесцентный индикатор для 100% визуального контроля.
Ключевые преимущества
Защита от влаги и коррозии
Конформное покрытие создаёт барьер, предотвращающий проникновение влаги, конденсата и солевого тумана к электронным компонентам. Критично для оборудования, работающего в условиях высокой влажности или на открытом воздухе.
4 типа покрытий
Акриловое (AR) — универсальное, легко ремонтируется. Силиконовое (SR) — для экстремальных температур -65...+200°C. Полиуретановое (UR) — максимальная химстойкость. Эпоксидное (ER) — наивысшая механическая прочность.
Селективное нанесение
Автоматическая селективная установка с ЧПУ наносит покрытие только на нужные зоны. Разъёмы, тестовые точки, области пайки и термоотводы автоматически маскируются — без ручного заклеивания.
УФ-инспекция 100%
Все покрытия содержат люминесцентный индикатор. УФ-инспекция каждой платы позволяет визуально контролировать равномерность нанесения, отсутствие пропусков и затёков. Полная прослеживаемость.
Термозащита
Силиконовые покрытия обеспечивают работоспособность при перепадах температуры от -65°C до +200°C. Компенсируют разницу КТР (коэффициентов теплового расширения) между платой и компонентами.
Диэлектрическая защита
Покрытие увеличивает поверхностное сопротивление изоляции и предотвращает токи утечки при загрязнении и конденсации. Особенно важно для высоковольтных цепей и прецизионных аналоговых схем.
Технические характеристики
| Типы покрытий | Акриловое (AR), Силиконовое (SR), Полиуретановое (UR), Эпоксидное (ER) |
| Толщина покрытия | 25-75 мкм (типовая 30-50 мкм) |
| Метод нанесения | Автоматическое селективное, распыление, окунание |
| Размер платы | 50×50 мм — 610×508 мм |
| Температурный диапазон | -65°C...+200°C (силиконовое) |
| Диэлектрическая прочность | ≥40 кВ/мм (акриловое), ≥20 кВ/мм (силиконовое) |
| Сопротивление изоляции | ≥10¹² Ом при 25°C, 50% RH |
| Влагостойкость | 500+ часов при 85°C/85% RH (HAST) |
| Солевой туман | 96+ часов (ASTM B117) |
| Стандарты | IPC-CC-830B, IPC-A-610, MIL-I-46058C, UL 94V-0 |
| Контроль | УФ-инспекция, измерение толщины, адгезионный тест |
| Объёмы | От 1 шт. (прототип) до 50 000+ шт./мес |
Процесс производства
Анализ и выбор покрытия
Инженер анализирует условия эксплуатации изделия, отраслевые требования и конструкцию платы. Подбирает оптимальный тип покрытия и толщину. Определяет зоны маскировки (keep-out areas).
Подготовка и очистка

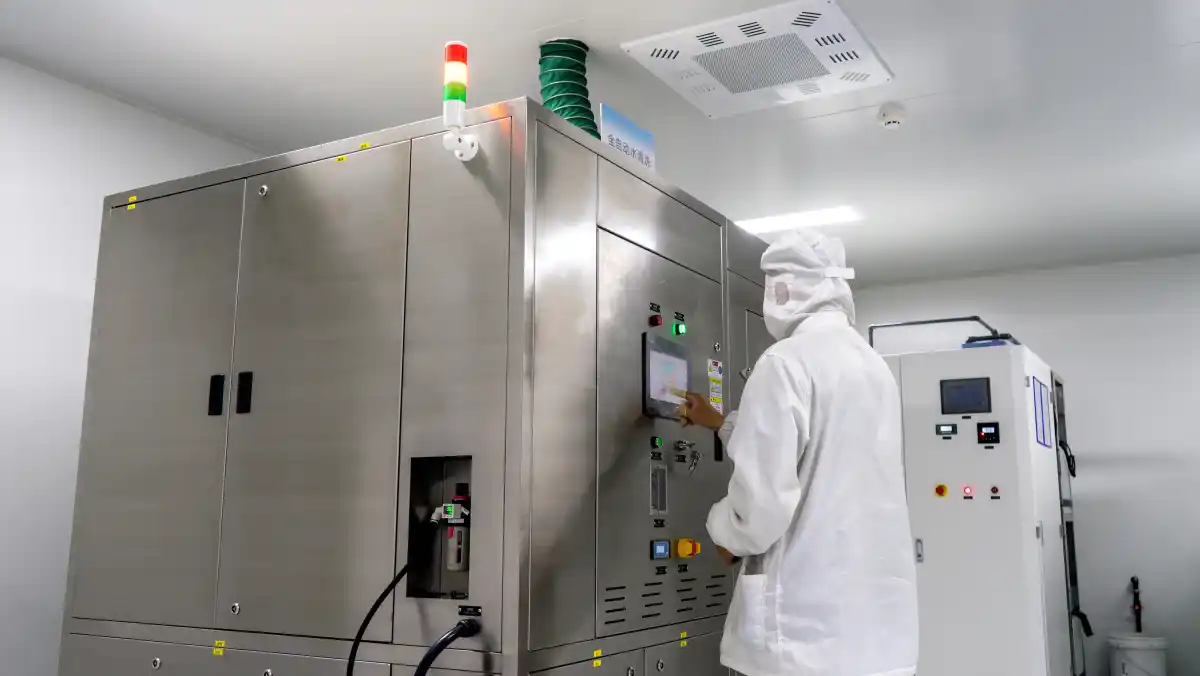

PCBA проходит промывку в ультразвуковой ванне для удаления остатков флюса, масел и загрязнений. Сушка в конвекционной печи. Чистота поверхности — критический фактор адгезии покрытия.
Маскировка
Автоматическая маскировка разъёмов, тестовых точек, переключателей и зон термоотвода. На селективной установке маскировка программная — без ручного заклеивания лентой.
Нанесение покрытия
Селективное нанесение на автоматической линии с ЧПУ-управлением. Контроль давления, скорости и расхода материала для равномерного слоя 25-75 мкм. Возможно многослойное нанесение.
Отверждение
Сушка и полимеризация в зависимости от типа покрытия: УФ-отверждение (минуты), термическое (30-60 мин при 80°C), влажностное (SR — 24 часа). Контроль полноты отверждения.
Инспекция и тестирование
УФ-инспекция 100% плат для проверки равномерности и полноты покрытия. Измерение толщины. Адгезионный тест (cross-cut). Тест изоляционного сопротивления. Отчёт и сертификат.
Области применения
Автомобильная электроника
- ECU и блоки управления
- Датчики и сенсоры
- LED-модули освещения
- Системы ADAS
Медицинская техника
- Имплантируемые устройства
- Диагностическое оборудование
- Мониторы пациента
- Стерилизуемая электроника
Аэрокосмическая отрасль
- Бортовая авионика
- Спутниковые системы
- Навигационные модули
- Военная электроника
Промышленная автоматизация
- ПЛК и контроллеры
- Частотные преобразователи
- Датчики и актуаторы
- Системы SCADA
Телекоммуникации
- Базовые станции 5G
- Модули оптической связи
- Серверное оборудование
- Сетевые коммутаторы
Наружное оборудование
- Уличное LED-освещение
- Солнечные инверторы
- Метеостанции и датчики
- Системы видеонаблюдения
«Конформное покрытие — это инвестиция в надёжность. Стоимость нанесения составляет 2-5% от цены платы, но увеличивает срок службы электроники в агрессивных средах в 3-10 раз. Для автомобильной, медицинской и промышленной электроники это не опция, а обязательное требование. Наша селективная установка наносит покрытие с точностью ±0.5 мм, исключая человеческий фактор.»
Часто задаваемые вопросы
Готовы обсудить ваш проект?
Отправьте Gerber-файлы и BOM — мы подготовим коммерческое предложение в течение 24 часов.
