Заливка PCBA компаундом: защита там, где coating уже недостаточен
Potting и encapsulation для электронных сборок, которым нужна объёмная защита от влаги, вибрации, ударов, химии и доступа к схеме. Мы начинаем с DFM, очистки и теста до заливки, чтобы компаунд не спрятал дефект, а действительно снизил риск отказа в серии.
Заливка PCBA компаундом нужна, когда тонкая плёнка IPC-CC-830B уже не закрывает риск среды: вода может попасть в корпус, вибрация разрушает выводы, а заказчику нужна защита схемы от вскрытия. JM electronic применяет potting как управляемую EMS-операцию после SMT/THT, очистки и электрической проверки, а не как декоративный финиш в конце маршрута.
Главная инженерная граница проста: конформное покрытие сохраняет доступ к плате, а encapsulation намеренно превращает электронный модуль в защищённый блок. Это повышает стойкость к влаге и механике, но усложняет ремонт, термоанализ и диагностику отказов. Поэтому мы заранее согласуем keep-out зоны для разъёмов, тестовых точек, датчиков давления, микрофонов, кнопок и элементов настройки.
Для закупки такая страница полезна как чек-лист RFQ: материал, объём заливки, масса компаунда, режим отверждения, тест до и после potting, требования к упаковке и критерии приёмки. Для инженеров это способ обсудить реальные компромиссы: защита от IP-рисков, тепловая нагрузка, вес изделия, ремонтопригодность и стабильность серийного процесса.
Нормативная и технологическая база
Для OEM, закупки и инженерных команд мы опираемся на отраслевые стандарты и профильные технические источники, чтобы согласовать требования к интерфейсам, материалам, надёжности и приёмке ещё до запуска серии.
Ключевые преимущества
Защита от влаги и конденсата
Объёмная герметизация закрывает критические зоны платы внутри корпуса и снижает риск токов утечки, коррозии и электрохимической миграции в наружной, транспортной и промышленной электронике.
Механическая фиксация компонентов
Компаунд поддерживает тяжёлые детали, провода и чувствительные соединения при вибрации. Это особенно важно для силовых модулей, датчиков, LED-узлов и изделий, которые работают рядом с двигателями или насосами.
Защита от вскрытия и копирования
Эпоксидная заливка затрудняет доступ к схеме, компонентам и дорожкам. Такой подход полезен для коммерческих модулей, контроллеров доступа и электроники, где критична защита интеллектуальной собственности.
Тепловая оценка до запуска
Перед выбором материала проверяем тепловыделение, рабочую температуру, толщину слоя и путь отвода тепла к корпусу. Неверный компаунд может улучшить герметичность, но ухудшить тепловой режим.
Инспекция до скрытия дефектов
Заливка скрывает пайку, маркировку и часть компонентов, поэтому AOI, X-Ray для BGA, ICT или FCT должны стоять до дозирования. После отверждения контроль уже подтверждает функцию готового блока.
Частичная и полная заливка
Не каждый проект требует полного заполнения корпуса. Частичная герметизация защищает конкретные зоны и оставляет доступ к сервисным элементам, что снижает вес, стоимость и риск ремонтных ограничений.
Параметры DFM и процесса заливки
| Тип услуги | Potting, encapsulation, частичная герметизация, локальная заливка компонентов и модулей |
| Материалы | Эпоксидные, силиконовые и полиуретановые компаунды по требованиям проекта |
| Этап маршрута | После SMT/THT, промывки, AOI/X-Ray/ICT/FCT; до финальной упаковки или box build |
| DFM-фокус | Keep-out зоны, объём заливки, тепловыделение, сервисные точки, вентиляция и совместимость корпуса |
| Контроль до заливки | AOI, X-Ray для BGA/QFN, электрический тест, функциональный тест и визуальная проверка чистоты |
| Контроль после заливки | Масса дозирования, высота заполнения, отсутствие пузырей, отверждение, внешний вид и FCT |
| Типовые ограничения | Негерметичные датчики, микрофоны, реле, кнопки, дисплеи, регулируемые элементы и открытые разъёмы |
| Сценарии применения | Наружные датчики, power electronics, LED-модули, automotive, industrial control, security electronics |
| Срок пилота | Обычно от 3-5 рабочих дней после согласования материала, маршрута и тестовых критериев |
| Объёмы | От NPI и пилотных партий до повторяемого серийного потока в составе EMS-проекта |
| Документы для RFQ | Gerber/ODB++, BOM, 3D/чертёж корпуса, зона заливки, test plan, условия эксплуатации |
| Вне стандартного объёма | Сертификация IP-класса в независимой лаборатории и подбор материала без данных о среде эксплуатации |
Процесс производства
Проверка задачи и среды эксплуатации
Собираем данные по влажности, вибрации, температуре, химии, IP-ожиданиям, доступу к сервисным элементам и цене отказа. На этом этапе решаем, нужен полный potting, частичная заливка или достаточно конформного покрытия.
DFM по плате, корпусу и keep-out зонам
Проверяем геометрию корпуса, высоту компонентов, зоны разъёмов, датчиков, кнопок, тестовых контактов и тепловых путей. Ошибки в keep-out после заливки исправляются дорого, поэтому фиксируем их до NPI.
Очистка и тест перед дозированием
PCBA проходит промывку или локальную очистку, сушку и контроль сборки. Мы не заливаем непроверенную плату: дефект пайки, загрязнение или неверная полярность после encapsulation превращаются в списание узла.

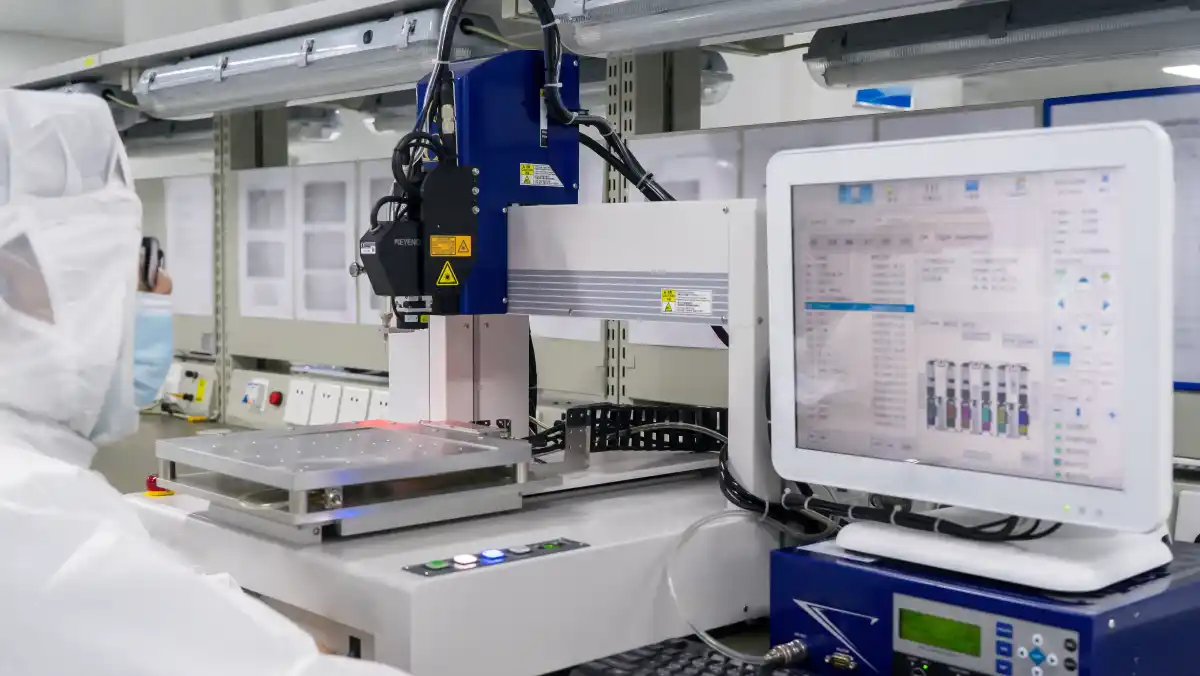

Подбор и пробное дозирование компаунда
Выбираем эпоксид, силикон или полиуретан с учётом жёсткости, теплопроводности, усадки, времени отверждения и ремонтопригодности. Для пилота фиксируем массу, скорость подачи и визуальные критерии заполнения.
Отверждение и инспекция заполнения
Контролируем режим отверждения, отсутствие крупных пузырей, недолива, подтёков и загрязнения keep-out зон. При необходимости используем staged curing, чтобы снизить внутренние напряжения и риск повреждения компонентов.
Финальный тест и передача в серию
После отверждения выполняем функциональный тест, проверяем маркировку, упаковку и серийную повторяемость. Для повторных заказов сохраняем маршрутные параметры, чтобы закупка получала одинаковый результат от партии к партии.
Области применения
Наружные датчики и IoT
- Уличные датчики влажности и температуры
- Контроллеры доступа
- Сенсорные модули для IP-корпусов
- Удалённые телеметрические узлы
Силовая электроника
- DC/DC и AC/DC модули
- BMS и зарядные контроллеры
- LED-драйверы
- Платы с повышенной вибрацией и тепловой нагрузкой
Автомобильная электроника
- Контроллеры кузовной электроники
- Датчики и small modules
- Электроника рядом с двигателем
- Узлы с требованиями к защите от вскрытия
Промышленное оборудование
- Платы насосов и приводов
- Датчики для станков
- Узлы около масел и СОЖ
- Контроллеры для вибронагруженной среды
Безопасность и защита IP
- Модули контроля доступа
- Платы сигнализации
- Коммерческие контроллеры
- Электроника с чувствительной схемотехникой
Box build и готовые устройства
- Заливка внутри корпуса
- Герметизация после кабельной сборки
- Финальный FCT готового блока
- Упаковка с маршрутной прослеживаемостью
«Самая дорогая ошибка в potting-проекте — залить плату до того, как команда договорилась о тесте и ремонтопригодности. Компаунд хорошо защищает изделие, но он также скрывает дефекты. Поэтому мы сначала доказываем, что PCBA исправна, чистая и термически понятная, а уже потом превращаем её в герметичный модуль.»
